Боевое применение противотанкового вертолетного батальона армии США
ОГЛАВЛЕНИЕВведение
Заключение Приложение 1 Приложение 2 Список литературы
ВВЕДЕНИЕ. Армейская авиация рассматривается военными специалистами в качестве средства, позволяющего увеличить ударную мощь, эффективно противодействовать самолетам и вертолетам непосредственной авиационной поддержки противника, осуществлять подавление его ПВО, повысить мобильность частей и соединений сухопутных войск. Опыт локальных войн и конфликтов наглядно показывает высокую эффективность вертолетов огневой поддержки вооруженных ПТУР по борьбе с танками и другими бронированными целями. Так, в Арабо-израильской войне (1973 г.) одна из танковых бригад Египта была обстреляна вертолетами и потеряла около 50 танков. В Ирако-иранской войне (1980 г.) в районе Керманшах эскадрилья иракских Ми-25 полностью уничтожила танковый батальон Ирана [3,стр.108]. В Ливане (1982 г.) израильскими “Кобрами” уничтожено 40 танков, а при выдвижении для контратаки 47 отбр Сирии от удара авиации потеряла 45 танков и потеряла боеспособность еще до вступления в бой [ 3, стр.109]. Успехи во Вьетнаме, а затем на Ближнем и Среднем Востоке способствовали дальнейшему развитию семейства вертолетов, а также средств борьбы с ними. В будущих военных конфликтах успех будет зависеть от многих факторов. Большое значение в достижении этого успеха по взглядам американского командования должны сыграть маневр, высокая ударная и огневая мощь противотанковых вертолетных батальонов [5, стр.3]. Важную роль в обеспечении живучести войск и сохранении их боевой мощи будут играть силы и средства ПВО, однако в распоряжении общевойскового командира их будет ограниченное количество и часто будет ощущаться нехватка средств для прикрытия всех важных объектов. Знание тактики действий, возможностей, слабых и сильных сторон противотанковых вертолетных подразделений, позволит не только существенно снизить их боевую эффективность, но и добиться успеха на поле боя. Даже простое открытие огня или угроза его ведения по атакующему вертолету (самолету) вызывает ответную реакцию летчика (экипажа) и вынуждает его производить уклоняющий маневр, в результате снижается точность нанесения его удара.
Вертолеты огневой поддержки являются наступательным средством. Они обеспечивают командирам возможность быстрого сосредоточения огневой мощи на избранном направлении, что ведет к дезорганизации боевых порядков войск противника. Противотанковые вертолетные батальоны способны вести боевые действия самостоятельно или во взаимодействии с другими частями (подразделениями) общевойскового соединения. Противотанковые вертолетные батальоны могут наносить удары по войскам противника на любом участке района боевых действий. Это необходимо для того, чтобы лишить противника возможности сосредотачивать огневую мощь или осуществлять маневр по своему выбору. Скорость, с которой вертолеты огневой поддержки способны осуществлять маневр в районе боевых действий, позволяет командирам наземных войск уничтожать цели, нанести поражение которым другими средствами они не в состоянии. Мобильность и гибкость в применении вертолетов огневой поддержки расширяют возможность командиров всех степеней по нанесению ударов по противнику на любом участке поля боя. Вертолеты огневой поддержки так же, как и танки и пехота, могут использовать защитные свойства местности в интересах обеспечения живучести, однако мобильность вертолетов при этом не снижается. Хотя вертолетные подразделения и не предназначены для захвата и удержания участков местности, противотанковые вертолетные батальоны в течение непродолжительного времени могут контролировать местность. Они могут также обеспечить наземным войскам возможность упредить противника в осуществлении маневра и нанести ему поражение с наиболее уязвимых для него направлений. В интересах обеспечения живучести и достижения успеха на современном поле боя противотанковые вертолетные батальоны будут вести боевые действия согласованно и в тесном взаимодействии с другими частями и подразделениями общевойскового соединения. Уязвимые стороны, свойственные вертолетам, могут компенсироваться сильными сторонами танковых и пехотных частей (подразделений) и наоборот.[5, стр. 9] Вертолеты огневой поддержки не должны применяться для нанесения ударов по целям, поражение которых более эффективно можно осуществить другими средствами [4, стр. 15]. Поступление на вооружение противотанковых вертолетных батальонов вертолетов АН-64 обеспечивает командиру батальона возможности ведения боевых действий в любое время суток. Это, однако, осложняет осуществление управления батальоном, так как возможности штаба батальона по обеспечению круглосуточной работы ЦУБД при одновременном развертывании ПКП и ТПУ ограничены количеством личного состава. Противотанковая вертолетная рота эффективно вести боевые действия в течение суток не может . Для ведения круглосуточных боевых действий требуется задействовать все имеющиеся в распоряжении командира батальона силы и средства. Одним из вариантов может быть выделение одной противотанковой вертолетной роты для ведения боя ночью. В этом случае у командира будет в наличии специально выделенная хорошо подготовленная рота. Личный состав этой роты должен будет пройти дополнительную подготовку по способам стрельбы ночью и применения приборов ночного видения. Другие противотанковые вертолетные роты батальона будут отвечать за ведение боевых действий днем. Это, однако, не освобождает данные роты от привлечения их к ведению боевых действий также и ночью. Другим вариантом является подготовка к ведению боевых действий ночью всех трех противотанковых вертолетных рот. Это обеспечило бы командиру большую гибкость в использовании подразделений батальона. В данном случае каждый экипаж будет находиться на дежурстве в течение 12 ч., а его максимальный налет при этом не должен превышать 5 часов (при использовании приборов ночного видения – в течение 4 ч.). Противотанковые вертолетные батальоны могут входить в штатный состав бригады, придаваться или оперативно подчиняться другой бригаде армейской авиации или бригаде наземных войск. При формировании тактических групп противотанковые вертолетные батальоны могут передавать друг другу подразделения противотанковых и разведывательных вертолетов. при ведении боевых действий в особых условиях противотанковым вертолетным батальонам могут придаваться или передаваться в их оперативное подчинение боевые подразделения наземных войск [5, стр.20-22]. При решении огневых задач одним из компонентов системы огневой поддержки, как определяет полевой устав СВ “Огневая поддержка в общевойсковом бою”, являются средства разведки и целеуказания. Такими средствами являются разведывательные вертолеты. Экипажи разведывательных вертолетов, прошедшие специальную подготовку могут корректировать огонь артиллерии. Основным разведывательным вертолетом армейской авиации армии США является ОН-58 “Кайова” (ТТХ Приложение 1), оснащенный многодатчиковой аппаратурой разведки и целеуказания ММS. Она включает: телевизионную камеру, лазерный дальномер-целеуказатель, ИК-станцию переднего обзора, вычислительный блок, видеоконтрольные устройства летчика-оператора. Преимуществами противотанкового вертолетного батальона являются скорость, мобильность и огневая мощь вертолетов огневой поддержки. Эти вертолеты способны уничтожать танки и другие бронированные машины, обнаруженные силами и средствами общевойскового соединения, например разведывательными подразделениями, разведывательными вертолетами или боевыми подразделениями своих наземных войск. Они уничтожают, подавляют или нейтрализуют и другие системы оружия противника, которые представляют угрозу для их действий или действий боевых частей (подразделений) наземных войск. Основной задачей вертолетов огневой поддержки является уничтожение войск противника. И хотя действия вертолетов огневой поддержки отличаются значительным многообразием, их экипажи при нанесении ударов по наземным целям придерживаются определенной последовательности. в частности, при нанесении поражения противнику экипаж любого вертолета выполняет следующие действия:
Основными ветролетами огневой поддержки армии США являются АН-1S “Кобра ТОУ”, АН-64А “АПАЧ” (Приложение 1) которые не только имеют мощное вооружение, но и большую степень сохранения боеспособности, живучести и возможности возвращения в строй. Высокую эффективность боевых вертолетов подтверждают результаты моделирования боевых действий западных военных экспертов, согласно которым на каждый сбитый вертолет приходится шесть-девять пораженных танков (при дальности пуска ПТУР “ТОУ” 2000-2500 м.). Поступивший на вооружение АН-64А имеет более высокие характеристики вооружения и системы управления огнем, что позволяет экипажу успешно выполнять задачи в сложных метеорологических условиях, а так же ночью. “Апач” имеет основное вооружение ПТУР “Хеллфайр”, обеспечивающий стрельбу по точечным целям и имеющий лазерную систему наведения. Вероятность поражения достигает 0,95. А дальность поражения 8 км. Стрелковое вооружение представлено одноствольной 30мм автоматической пушкой Хьюз Н230А-1 “Чейн Ган”, установленной на турели под фюзеляжем, с дальностью стрельбы осколочно-фугасными снарядами до 3 км. (боекомплект 1200 шт.). Кроме того на подвесках возможно размещение 70 мм неуправляемых авиационных ракет, представляющих угрозу для легкобронированной техники. Вертолет рассчитан на возможное продолжение боевых действий после попадания снарядов калибром 23мм, т.е. ЗСУ 23-4 “Шилка”, а лопасти при попадании 12,7 мм или мелких осколков. Все элементы динамической системы – несущий и рулевой винты, трансмиссия и др. – способны функционировать, по крайней мере, в течении 20 минут после попадания в них снарядов, что позволяет экипажу выполнить боевую задачу и возвратиться на базу. Высокий уровень боевой живучести вертолета достигается путем бронирования кабины, использования двух независимых гидросистем, протектирования топливных баков, а также бронирования наиболее важных систем и участков планера. Вертолет АН-64 “Апач” использовали в боевых условиях во время войны в Ираке (1991 г.) в составе 12-й боевой авиационной бригады, имеющей 130 вертолетов этого типа [2,стр.107], а так же при проведении операции НАТО в Югославии. Для батальона в ходе боевых действий создаются основные и запасные районы сосредоточения, выжидательные районы, передовые пункты, основные и запасные огневые позиции (Приложение 2). Районы сосредоточения выбираются на удалении до 70 км. там где есть возможность укрыть или замаскировать вертолеты. На маршрутах подлета к переднему краю назначают выжидательные районы. Их занимают на короткое время, пока производится доразведка целей и уточняются боевые позиции (огневые рубежи). Передовые пункты назначаются на удалении 20 – 25 км от переднего края по распоряжению командира бригадной (батальонной) тактической группы для каждой роты в целях пополнения боеприпасами и топливом. Огневые рубежи определяются на удалении 3- 8 км от объекта удара. Занимаются они заблаговременно или в ходе боя с таким расчетом, чтобы можно было внезапно атаковать. Предполагается, что из засад вертолеты будут наносить удары в режиме висения с подходом целей на предельную дальность. В остальных случаях атака может производиться при других режимах полета. Бой вертолеты, как правило, ведут на малой и предельно малой высоте. Скорость и высота их полета зависят от положения противника, погодных условий и местности. при выдвижении из глубины и маневре в пределах тыловых районов своих войск они летят горизонтально на высоте около 15 м. По мере приближения к тыловой границе дивизий первого эшелона переходят на режим полета с огибанием рельефа местности, что, как считаю, затрудняет их обнаружение средствами радиолокационной разведки. Над боевыми порядками бригад первого эшелона и перед фронтом своих войск вертолеты летят на высоте 3-5 м. В составе войск прикрытия противотанковый вертолетный батальон ведет разведку противника, наносит по нему удары, обеспечивает развертывание и маневр своих сил. Если же общевойсковые соединения и части атакуют передний край, подразделения батальона наносят удары по опорным пунктам, вторым эшелонам и резервам, отражают контратаки, в первую очередь танковых подразделений и частей. Когда оборона прорвана, батальон наносит удары по отходящим войска противника, высаживает тактические аэромобильные десанты, устраивает засады на путях отхода. Опыт применения армейской авиации на учениях последних лет свидетельствует, что противотанковый вертолетный батальон может осуществлять огневое воздействие на противника тремя основными способами: одновременно, непрерывно и поэтапно. В первом случае батальон поротно развертывается на назначенных боевых позициях, сосредотачивая основные усилия на конкретном участке. При непрерывном использовании подразделений батальона (принцип “одной трети”) одна рота находится на боевой позиции , выполняя боевую задачу, вторая совершает перелет для нанесения огневого удара, а третья на передовом пункте пополняет запасы боеприпасов и топлива. Этот способ обеспечивает непрерывное огневое воздействие на противника в течение продолжительного времени. Если же предусматривается поэтапное огневое воздействие на противника, рота, выполняющая боевую задачу, усиливается второй. Как только одна из рот израсходует боеприпасы или топливо, ее выводят из боя и заменяют третьей ротой. Для обеспечения эффективного поражения целей устанавливается порядок распределения огня. Он, как правило, содержится в постоянно действующих инструкциях и включает следующие правила:
В бою силы и средства противника редко будут являться удобными целями для обстрела и поражения. Они могут быстро передвигаться и уходить из-под ударов и будут иметь в своем составе преимущественно движущиеся цели. Противодействие ведению наблюдения на поле боя и плохая видимость усиливают отрицательное влияние на способность вертолетов обнаруживать и уничтожать такие цели. Чтобы подготовить экипажи вертолетов к действиям в такой обстановке боя. Будут использованы два способа определения очередности поражения цели: - выбор важной цели. Этот способ основан на учете типов целей, которые должны уничтожаться на поле боя в первую очередь. Классификация целей по важности для поражения вертолетами огневой поддержки проводится ниже. Она может меняться в зависимости от поставленной боевой задачи и обстановки.
Очередность поражения включает в себя непосредственные действия, которые необходимы как для обеспечения живучести вертолета, так и для решения боевой задачи. Общее правило заключается в том, что экипаж вертолета в первую очередь должен отследить и поразить ближайшую от него цель, так как та в свою очередь может так же обнаружить вертолет и нанести ему поражение. Классификация целей по важности для вертолетов огневой поддержки
Классификация целей по очередности поражения для вертолетов огневой поддержки
2. Боевое использование вертолетов АН-64 Боевое использование противотанковых вертолетных батальонов на вооружении которых состоят вертолеты АН-64, обусловило появление новой и особой проблемы в распределении огня подразделений армейской авиации. Распределение огня вертолетов АН-64 может осуществляться как органами управления армейской авиации, так и органами управления наземных войск. Методы ведения огня. ПТУР "Хеллфайр" обеспечивает вертолету АН-64 способность поражения точечных целей. Вертолет может осуществлять пуск ракет "Хеллфайр" двумя способами: обычным и залповым. Обычный пуск - это пуск одной или нескольких ракет по одному лазерному коду. Если производится пуск нескольких ракет, то оператор оружия (второй пилот) вертолета обязан соблюдать правило, в соответствии с которым пуск второй ракеты должен производиться только через 10 с после пуска первой, то есть между пусками должен быть временной интервал в 10 с. Этот метод ведения огня может применяться как при автономных действиях вертолета, так и при подсветке цели внешним источником. Пример данного способа ведения огня приводится на схеме 1.

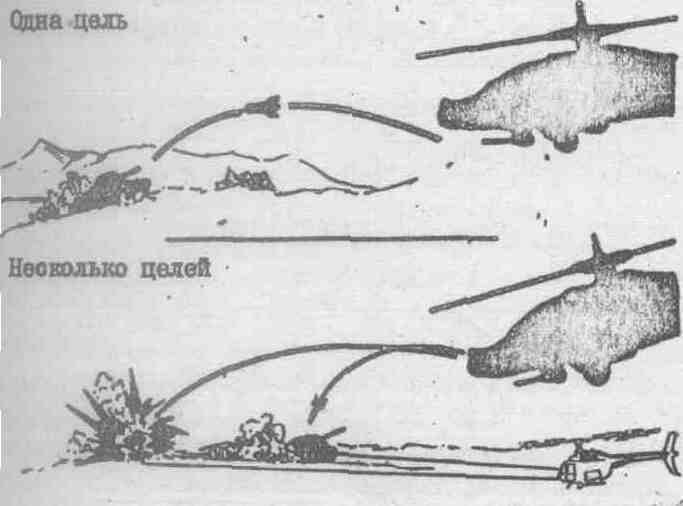

Схема 1. Обычный пуск ракет Залповый пуск может производиться в случае, когда для подсветки целей используется несколько приборов целеуказания, каждый из которых работает на отдельном лазерном коде. Ракеты запрограммированы так, что могут использовать коды всех приборов целеуказания. В этом случав ракеты могут пускаться одновременно в пределах ограничений, присущих вертолету. Сочетания обычного и залпового пусков можно достичь путем пуска сразу двух ракет, а через интервал в 10 с пуска еще двух ракет. Пример залпового пуска приводится на схеме 2.

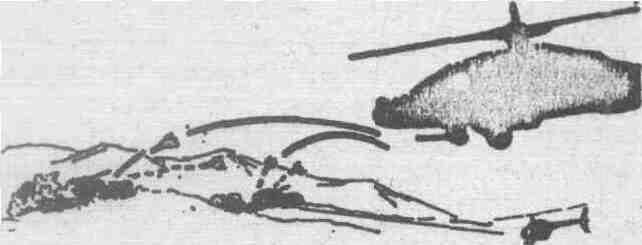

Схема 2. Залповый пуск ракет
Боевые возможности ракеты "Хеллфайр". Ракета "Хеллфайр" способна захватывать цели до пуска, после пуска, после пуска с небольшим набором ракетой высоты и после пуска со значительным набором ракетой высоты. Эти возможности и способы пуска ракет указаны на схеме 3.
Дистанционное целеуказание.

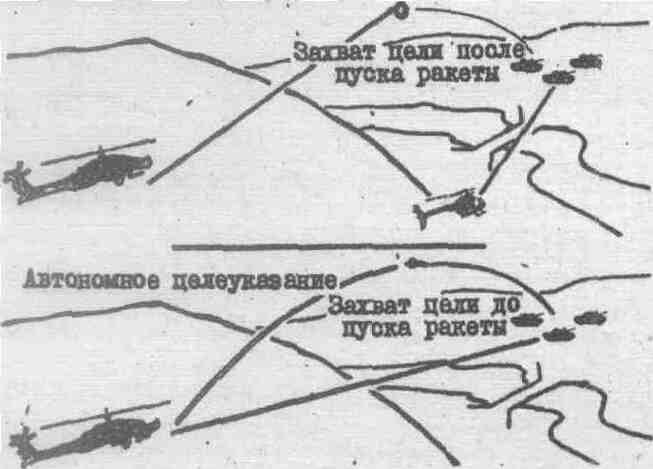

Схема 3. Боевые возможности ракеты "Хеллфайр" и способы ее пуска Захват цели до пуска ракеты. Применяется при наличии прямой видимости от головки самонаведения ракеты до цели, что позволяет осуществить захват подсвеченной лазерным лучом цели и ее сопровождение до пуска ракеты. Опознавание цели первоначально производится разведывательным вертолетом или наземным лазерным целеуказателем. Затем целеуказание передается вертолету АН-64. После того, как вертолет АН-64 осуществит пуск ракеты, он снова маскируется, подсветка цели лазерным лучом осуществляется вертолетом-разведчиком до тех пор, пока ракета не поразит ее. Если нет возможности использовать для этой цели вертолет-разведчик, АН-64 может осуществлять подсветку самостоятельно во время нахождения ракеты в полете. Основным преимуществом применения способа захвата цели до пуска| при стрельбе ракетами "Хеллфайр" является то, что правильность верного кода подтверждается до пуска ракеты. Кроме того, при поражении цели в условиях недостаточной видимости захват головкой самонаведения ракеты именно нужной цели может подтверждаться также вторым пилотом - оператором оружия вертолета. Вероятность поражения цели в связи с увеличением угла пикирования на нее ракеты повышается. Основным недостатком применения способа захвата цели до пуска ракеты является то, что облучение цели лазером должно начинаться до того, как будет произведен пуск ракеты. В результате этого время облучения цели лазером увеличивается и задержка в подсветке цели исключается. Кроме того, в силу особенностей траектории полета ракеты вертолет для обеспечения надежности поражения цели должен находиться на большой или средней высоте. Захват цели после пуска - способность головки самонаведения ракеты осуществлять захват цели по отраженному лазерному лучу в какой-то точке пространства после того, как вертолет произведет пуск ракеты. Это требует тщательного взаимодействия между экипажами вертолета АН-64 и вертолета-разведчика, осуществляющего лазерную подсветку цели. Основное преимущество способа захвата цели после пуска заключается в том, что возможны задержки в подсветке цели, в результате чего уменьшается время непрерывной подсветки, что в свою очередь ведет к повышению живучести экипажей вертолетов ОН-58. Угол пикирования ракеты "Хеллфайр" на цель при этом увеличивается, что ведет к повышению вероятности поражения цели. Недостаток применения способа захвата цели после пуска ракеты состоит в том, что во время полета вертолета на небольшой высоте ракета после пуска должна набирать высоту. В результате она может войти в облака и потерять цель. Захват цели после пуска, с небольшим набором ракетой высоты применяется при наличии невысокого препятствия или местного предмета, находящегося перед вертолетом АН-64. После того, как ракета сошла с направляющих вертолета она поднимается на определенную высоту и начинает поиск отраженного от цели луча лазерной подсветки. Когда система управления ракеты захватывает лазерную подсветку она выводит ракету на цель и уничтожает ее. Захват цели после пуска, со значительным набором ракетой высоты применяется, если перед вертолетом АН-64 находится препятствие или любой предмет значительной высоты. После пуска ракета действует аналогично приведенному выше. Способы ведения огня. При ведении огня с вертолетов АН-64 огонь может вестись двумя особыми способами: автономного ведения огня и ведения огня о дистанционным целеуказанием, Способ автономного ведения огня . Для данного способа характерным является использование вертолетом АН-64 собственной системы обнаружения целей и целеуказания. В этом случае вертолет автономно обнаруживает цель, подсвечивает ее лазером и наносит ей поражение. Все действия при этом осуществляются в традиционной последовательности: разведывательной вертолет сообщает экипажу вертолета АН-64 об обнаружении им цели, после чего вертолет АН-64 находит цель, осуществляет ее захват и пуск по ней ракеты, а затем все время подсвечивает лазером цель (осуществляет целеуказание для лазерной системы самонаведения ракеты до тех пор, пока она не будет поражена.). Способ ведения огня с дистанционным целеуказанием. При данном способе применяются различные виды средств (воздушных и наземных) целеуказания. Разведывательный вертолет или наземный лазерный целеуказатель передает данные об обнаруженной цели экипажу вертолета АН-64. Данный вертолет находится вне зоны поражения средств ПВО противника в укрытии или вне укрытия и производит пуск ракеты. После этого разведывательный вертолет или наземный лазерный целеуказатель осуществляет подсветку цели до тех пор, пока она не будет поражена ракетой. Данный способ может применяться в двух вариантах: прямого дистанционного целеуказания и непрямого дистанционного целеуказания. Прямое дистанционное целеуказание применяется при наличии прямой геометрической видимости между ракетой "Хеллфайр" и целью. Однако опознать эту цель экипаж вертолета АН-64 не в состоянии. Дистанционный целеуказатель (вертолет-разведчик или наземное средство) в этом случае осуществляет прямую подсветку лазером цели с тем, чтобы ракета "Хеллфайр" могла уничтожить данную цель, используя ее захват до или после пуска. Непрямое дистанционное целеуказание применяется, если при получении данных о цели вертолет АН-64 находится в укрытом от наблюдения противника положении. Экипаж вертолета осуществляет пуск ракеты, которая захватывает цель после пуска, не выводя вертолет из укрытия. В результате живучесть вертолета существенно повышается. Распределение огня. Когда экипаж вертолета АН-64 применяет способ автономного ведения огня, его распределение будет аналогичным описанному выше. Вертолеты АН-64 могут использоваться в различной боевой обстановке. При распределении огня они могут применять как способ автономного ведения огня, так и способ ведения огня с дистанционным целеуказанием, а так же их сочетание. На схеме 4 приводится пример нанесения поражения противнику, движущемуся в колонне, противотанковой вертолетной ротой. При этом применяется как способ автономного ведения огня, так и способ ведения огня с дистанционным целеуказанием. В данном примере один разведывательный вертолет и один вертолет огневой поддержки из каждого вертолетного взвода (разведывательный вертолет "А" с вертолетом АН-64 № I и разведывательный вертолет "В" с вертолетом АН-64 №5) действуют совместно, применяя способ ведения огня с дистанционным целеуказанием. Тяжелый вертолетный взвод наносит поражение целям, находящимся в хвосте колонны с переносом огня к ее центру. Легкий вертолетный взвод наносит поражение целям, находящимся в голове колонны с переносом огня также к ее центру. Вертолеты огневой поддержки №2, №3, №4 применяют способ автономного ведения огня.

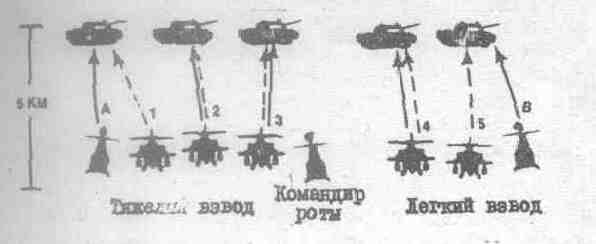

Схема 4 Условные обозначения —— Лазерное целеуказание --- Траектория полета ракеты "Хеллфайр" На схеме 5 приводится пример нанесения поражения противнику противотанковой вертолетной ротой с применением способа автономного ведения огня и ведения огня о дистанционным целеуказанием при нахождении вертолетов рот на нескольких позициях. В данном примере тяжелый взвод занимает боевую позицию, которая обеспечивает ему возможность нанесения поражения противнику, применяя способ автономного ведения огня. Легкий вертолетный взвод находится на удалении от других вертолетов огневой поддержки с тем, чтобы его вертолеты представляли собой менее уязвимые цели. Тяжелый вертолетный взвод наносит поражение целям, применяя способ автономного ведения огня, а легкий - способ ведения огня с дистанционным целеуказанием.

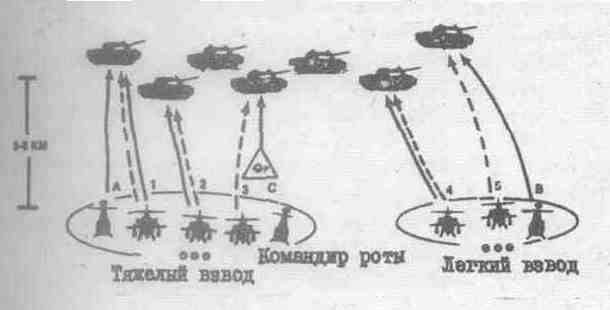

Схема 5. Распределение огня (вариант) На схеме 6 приводится пример использования ротой вертолетов АН-64 бортовых и наземных средств целеуказания. Вертолетная рота размещается при этом на двух боевых позициях и применяет способ автономного ведения огня и ведения огня с дистанционным целеуказанием. Совместно действуют, применяя способ ведения огня с дистанционным целеуказанием, разведывательный вертолет "А" и вертолет АН-64 №1, наземный целеуказатель "С" и вертолет АН-64 № 3, разведывательный вертолет “В” и вертолет АН-64 №5. Вертолеты АН-64 №2 и №4 наносят поражение противнику применяя способ автономного ведения огня.

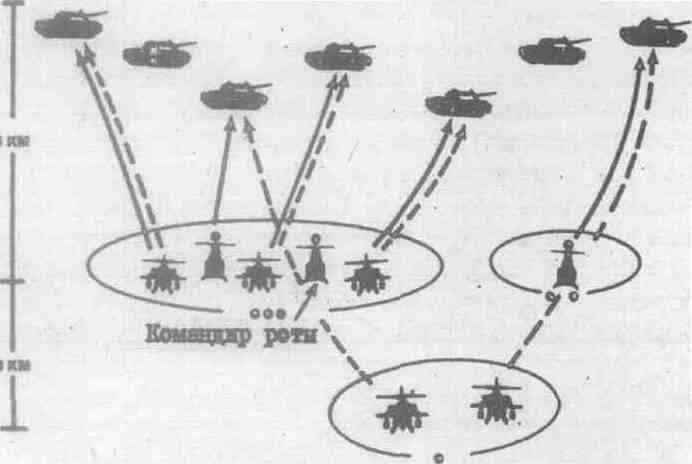

Схема 6. Распределение огня ( вариант)
3. Порядок целеуказания с помощью лазерных средств. Лазерные средства целеуказания предназначены дня осуществления наведения на цели высокоточных боеприпасов. На применение лазерных средств оказывают влияние такие факторы, как состояние окружающей среды, виды целей, их отражающие способности и характеристики лазерного луча. Окружающая среда. Между лазерным целеуказателем и целью, а также между лазерной системой наведения (артиллерийского снаряда "Копперхэд", ракеты "Хеллфайр" или бортовой вертолетной аппаратуры наведения оружия на подсвечиваемую цель) и целью должна быть прямая геометрическая видимость. Лазер не может проникать через крону деревьев или земную поверхность. В результате снижения видимости уменьшается и количество энергии, которое отражается целью и может приниматься лазерными головками наведения. Отражаемая энергия может даже совсем исчезать. На передачу лазерной энергии влияет рассеивание, поглощение, отражение от аэрозолей, дымов, дымки и облаков, а также взрывы. Наиболее отрицательное влияние на передачу лазерной энергии имеет дым. При нанесении поражения целям экипажи стремятся к тому, чтобы взрывы боеприпасов не создавали помех. Экипажи вертолетов OH-58D будут выбирать цели таким образом, чтобы их поражение не мешало нанесению поражения других целей. Типовой порядок, при котором нанесение поражения начинается с ближайшей к вертолету цели и продолжается вглубь, в сторону противника, для боеприпасов с лазерными системами наведения не подходит и будет изменен. Кроме дымов, являющихся обычным явлением на поле боя, существуют и специальные дымовые завесы, способные свести на нет или существенно снизить эффективность лазерных систем наведения. Дымы могут блокировать достижение цели лазерной энергией или создать помехи для лазерных головок самонаведения боеприпасов, в результате чего отраженную лазерную энергию трудно обнаружить. Примерно такое же влияние оказывают и облака. Они препятствуют лазерной энергии, отраженной от цели, достичь головки самонаведения, устанавливаемой на выстреливаемых боеприпасах. Минимальная высота облачности, при которой могут использоваться артиллерийские снаряды "Копперхэд" и УР "Хеллфайр", является различной. Другим важным фактором в этих условиях является дальность до цели. По этой причине при определенных высотах облачности захват цели головкой самонаведения ракеты "Хеллфайр" может осуществляться после ее пуска на уменьшенных дальностях. Ракета "Хеллфайр" имеет ограничения в отношении высоты облачности только при захвате цели после ее пуска, так как для достижения оптимального угла пикирования на цель, ракета должна набрать высоту. Изменить ограничения, связанные с высотой облачности при ведении артиллерийского огня, невозможно в силу характера ведения огня. Заход ракеты "Хеллфайр" в облака будет предупрежден: - применением способа ведения огня с захватом цели головкой самонаведения ракеты после ее пуска при прямой геометрической видимости. Этим обеспечивается полет ракеты после небольшого набора ею высоты прямо на цель; - применением задержки в подсветке цели лазерным лучом до тех пор, пока такая подсветка не станет абсолютно необходимой. Этим обеспечивается нахождение ракеты на заранее запрограммированной высоте при поиске цели ее головкой самонаведения. По мере того, как расстояние между целью и головкой самонаведения ракеты сокращается, уменьшается и набор высоты, и только когда головка самонаведения захватывает цель, ракета кабрирует. Пыль, водяные пары и другие частицы, имеющиеся в воздухе, способны ослабить лазерный луч до такой степени, что он может оказаться слишком слабым, чтобы обеспечить наведение ракеты на цель с помощью бортовой лазерной системы вертолета или лазерной головки самонаведения ракеты. Кроме того, лазерная анергия, отраженная данными частицами, может указывать на ложные цели, данные о которых будут приниматься как вертолетной бортовой лазерной системой наведения, так и головкой самонаведения ракеты. Типы целей. Цели на поле боя подразделяются на две группы -площадные и точечные. К площадным целям относятся пехотные части и подразделения, районы сосредоточения (сбора), стоянки автотранспорта и другие цели, имеющие большие размеры или занимающие большую площадь. Площадные цели подавляются обычно огнем, который ведется по всему району той или иной цели. Площадные цели могут назначаться для поражения самолетами непосредственной авиационной поддержки и вертолетами огневой поддержки с использованием лазерных целеуказателей для обозначения целей или для поражения точечных целей в определенном районе. Примерами точечных целей могут служить танки, бронетранспортеры, ЗСУ-23-4, а также укрытия для личного состава (блиндажи). Подавляющее количество целей на поле боя является точечными. Некоторые из них могут быстро перемещаться, что существенно повышает их живучесть. Лазерные целеуказатели предназначены для подсветки именно таких целей. Отражательная способность целей. Одни материалы отражают лазерную энергию лучше, другие хуже. Например, металл защитного цвета отражает в лазерном диапазоне 2–30 % волн, бетон - 10-15%, кирпич-55-90%, растительность - 30-70% волн. При подсветке целей, имеющих большую отражательную способность, возможность обнаружения подсвеченного лазером места увеличивается. Некоторые краски, которые в настоящее время находятся на разработке, поглощают значительное количество лазерной энергии. Однако в силу того, что для лазерной системы наведения необходимо принять только какую-то незначительную часть той энергии, которая передается лазерным целеуказателем, поглощение лазерной энергии целью не является проблемой. В связи с ограничениями по отражению подсветка целей будет осуществляться так, чтобы лазерный луч отражался вверх и в сторону головки самонаведения, устанавливаемой на боеприпасе. 4. Боевое применение смешанной самолетно-вертолетной ударной группы. Эффективность применения противотанкового вертолетного батальона возрастает при действии смешанных самолетно-вертолетных ударных групп. В ходе таких действий вертолеты огневой поддержки, самолеты непосредственной авиационной поддержки и полевая артиллерия наносят согласованные одновременные удары по одним и тем же целям. Эти три вида наступательных средств образуют обладающее высокими поражающими свойствами единое целое, называемое смешанной самолетно-вертолетной ударной группой. В ее состав входят звено самолетов непосредственной авиационной поддержки, 4-6 вертолетов АН-64, 2-3 ОН-58. Звено самолетов непосредственной авиационной поддержки состоит из двух или четырех самолетов А-10. Однако кроме А-10 в него могут входить и тактические истребители других типов, решающие задачи непосредственной авиационной поддержки. С получением боевой задачи разведывательные вертолеты выдвигаются для ведения разведки района. они определяют боевые позиции, направление полета, уязвимые места на направлениях передвижений войск противника и вероятные районы нанесения поражения целям. Кроме того разведывательные вертолеты выявляют места размещения средств ПВО противника для их последующего подавления. Вызов огня артиллерии, находящейся на закрытых огневых позициях, разведывательные вертолеты начинают еще во время разведки и продолжают его корректирование в течение всего периода ведения боевых действий смешанной самолетно-вертолетной ударной группой. Огневая поддержка действий смешанной самолетно-вертолетной ударной группы может начаться в момент нанесения поражения противнику на дальних подступах с тем, чтобы замедлить его продвижение. Полевая артиллерия продолжает нанесение ударов с целью подавления РЛС обнаружения, средств ПВО и других целей, по которым не наносятся удары непосредственно вертолетами и самолетами непосредственной авиационной поддержки. Самолеты непосредственной авиационной поддержки выходят в район цели обычно парами. Пара проходит ориентир выхода в атаку на малой высоте, что позволяет ей в максимальной степени использовать маскирующие свойства местности с тем, чтобы избежать обнаружения противником. Полевая артиллерия в это время переносит огонь и направляет его на подавление средств ПВО противника, а вертолеты огневой поддержки наносят удары по целям. После нанесения поражения целям самолеты непосредственной авиационной поддержки и вертолеты огневой поддержки уходят из района боя. Имеется три варианта применения смешанной самолетно-вертолетной ударной группы. Нанесение ударов с разделением усилий по секторам. В данном варианте каждый элемент группы должен действовать в своем секторе самостоятельно, оказывая взаимную поддержку другому элементу группы, действующему в другом секторе. В данном случае совместная самолетно-вертолетная группа может действовать даже в условиях интенсивной РЭБ. Пример данного варианта боевого применения группы приводится на схеме 7.

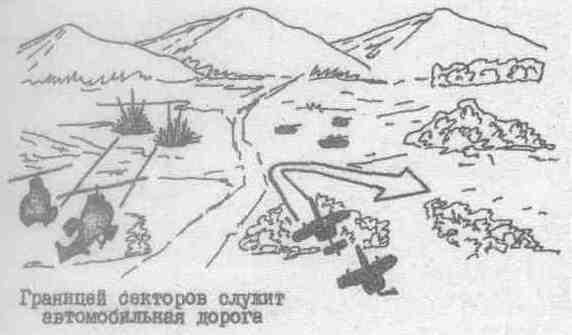

Схема 7. Порядок нанесения ударов с разделением по секторам. Последовательное нанесение ударов , является вторым вариантом применения смешанной самолетно-вертолетной ударной группы. Каждому элементу группы для атаки цели выделяется определенное время, например пять минут. В течение этого времени данный элемент действует самостоятельно. Затем цель атакуется вторым элементом группы. Вертолеты огневой поддержки во время перерывов между атаками цели меняют боевые позиции. Пример последовательного нанесения ударов приводится на схеме 8.

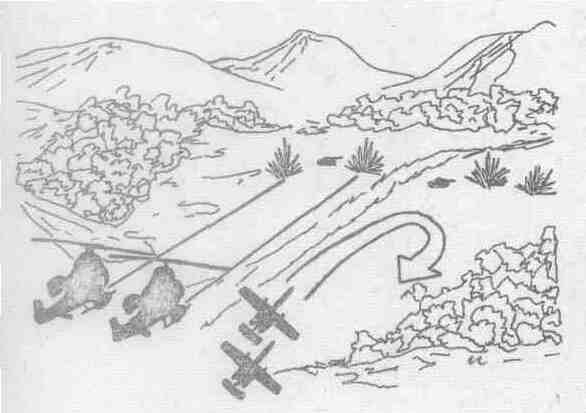

Схема 8. Порядок последовательного нанесения ударов. Совместное нанесение ударов. Если позволяет обстановка и местность, все самолет и вертолеты смешанной самолетно-вертолетной ударной группы могут атаковать цели одновременно с одного направления. При этом они придерживаются следующего порядка действий: вертолеты огневой поддержки наносят поражение цели, а самолеты непосредственной авиационной поддержки (пара или звено) в это время проходят ориентир выхода на цель. После того, как они сделают маневр типа “горка” с тем, чтобы начать атаку цели, вертолеты огневой поддержки укрываются (маскируются). А с момента, когда самолеты начнут выполнение маневра ухода с тем, чтобы выйти из района цели, они выходят из укрытий и возобновляют нанесение ударов по цели. Пример варианта совместного нанесения ударов приводится на схеме 9.

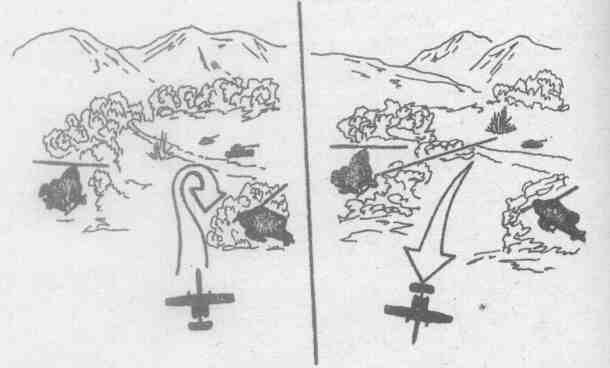

Схема 9. Порядок совместного нанесения ударов 5. Средства борьбы с боевыми вертолетами
Современные вертолеты, оснащенные ПТУР и НУР, мощным стрелково-пушечным вооружением, стали высокоэффективным средством поражения наземных целей. Атакуют они, как правило, внезапно, совершая перелет в район предполагаемого применения небольшими группами, на высоте 5-15 м, при этом максимально используют для маскировки рельеф местности. Появляясь в зоне воздействия наземных средств ПВО всего на 25-50 с (а в перспективе время может сократиться до 15-25 с). Так при атаке бронированной техники уходит на:
Они наносят удар с нескольких направлений поражая цели на дальностях 4-6 км. (8-10км) Успешное ведение боевых действий, в том числе по борьбе с вертолетным батальоном, зависит от трех главных факторов:
Чувство опасности, разрушения и местность обстановки на поле боя, неизбежное столкновение с неожиданными факторами – все это в значительной степени содействует созданию обстановки, в которой по выражению Клаузевица, выполнение простейших задач становится весьма сложным делом. Чувство страха и замешательства – потенциально пораженческие человеческие чувства подчиненных командир может преодолеть своей уверенностью, решительностью и тактической грамотностью. Осуществляя твердое и умелое управление, командир может положительно влиять на подчиненных и нейтрализовать отрицательное психологическое воздействие современного боя на военнослужащих. Западные военные эксперты утверждают, что если не будут разработаны действенные средства борьбы с боевыми вертолетами, то, возможно танк перестанет быть жизнеспособным оружием переднего края. Учитывая мнение специалистов, что большинство бронированных средств сосредоточены в передовом районе глубиной до 10 км, на Западе интенсивно работают над созданием надежной ПВО в этой зоне. Ведущие военные руководители США пришли к выводу, что одна система оружия или сочетание различных, но функционирующих независимо друг от друга не смогут надлежащим образом защитить войска с воздуха. Одно из важных требований, которому должна отвечать система – способность рационально использовать огневые средства. Например, вести огонь из тех комплексов, в секторе ответственности которых наиболее надежно поражается цель. Как предполагается, будут использованы усовершенствованные образцы бронетехники (БМП, танки), способны поражать вертолеты и другие низколетящие цели. Для этого, в частности, как сообщалось в зарубежной печати, уже модернизируются БМП М2 “Брэдли”. На первом этапе предполагается доработать прицел таким образом, чтобы его можно было использовать для стрельбы по воздушным целям; подключить БМП к общей системе ПВО, что обеспечит ее информацией о воздушном противнике; разработать систему управления огнем, снабдив ее бортовым компьютером для определения курса цели и расчета упреждений точки стрельбы; оснастить систему управления огнем машины лазерным дальномером, командирским прицелом и включить ее в подсистему сопровождения цели по азимуту. Доработать 25 мм боеприпас к пушке БМП, с тем чтобы возросла эффективность поражения воздушных целей. Предполагается также на этой БМП установить новый ПТУР, обладающей большой скоростью полета и способной поражать ее не только бронированные цели, но и вертолеты на дальности до 7 км. Разрабатывается специальный радиоуправляемый противовертолетный снаряд для пушки танка М1 “Абрамс”. В США ведутся исследования по созданию противовертолетной мины, которая при подходе вертолетов по сигналу датчика выстреливается и способна поражать цели на высоте до 200 метров, летящих со скоростью около 350 км/ч. Продолжаются работы по совершенствованию средств обнаружения. Обнаружить вертолеты в положении зависания для пуска ПТУР даже для РЛС затруднительно, так как вертолеты практически неподвижны. Для прикрытия войск от удара боевых вертолетов на поле боя успешно могут применяться ЗСУ имеющие незначительное время реакции (8-12 с), автоматическую и полуавтоматическую систему наведения с дальностью стрельбы 2-4 км и вероятностью поражения цели до 50% (в полигонных условиях). Несмотря на быстроту реакции ЗСУ не всегда сможет вовремя открыть огонь, если вертолет пользуясь особенностями рельефа, скрытно подходит к объекту удара. Кроме того, АН-64 будет осуществлять пуск ПТУР с дальностей превышающих дальность стрельбы ЗСУ (за исключением ЗСУ 2С6 “Тунгуска”, имеющую зону поражения по дальности пушечным вооружением до 4000 м, ракетным до 8000 м). Эффективным средством борьбы с вертолетами является ПЗРК (имеющие скорость полета ракеты в 2-3 раза больше скорости ПТУР, что позволяет уничтожать вертолеты после пуска ПТУР). Анализ возможных потерь наносимых воздушным противником подразделениям мсп (так при бое за первую позицию при нанесении группового удара тактической авиацией и удара двух РТУГр ущерб будет соответствовать выходу из строя мсб) указывает командиру на необходимость привлечения для борьбы со средствами воздушного нападения не только средства ПВО, но и других родов войск и служб, применению комплексных мер защиты. Для борьбы с низколетящими целями, кроме зенитного управляемого ракетного оружия необходимо применять огонь крупнокалиберных пулеметов, пушек БМП-2, а по вертолетам в положении зависания кроме того огонь танковых пушек и ПТУР. Подрыв осколочного снаряда танковой пушки в нескольких метрах от вертолета практически уничтожает его. Учитывая то, что вертолеты будут обнаружены скорее всего после пуска ПТУР, то вести ответный огонь ПТУР не целесообразно, так как, ПТУР “Хеллфайр” обладает большей скоростью. Например: при стрельбе с дальности 3 км время полета “Хеллфайр” примерно 10 сек, а ПТУР “Конкурс” – 15 сек. Время, затраченное наводчиком-оператором на прицеливание и пуск 5-10с. За 10-15 секунд “Апач” при скороподъемности 14,6 м/с сможет уйти из-под обстрела или снизиться за укрытие. Стрельба ПТУР имеющим дозвуковую скорость не эффективна и приведет к неоправданному расходу боеприпасов. Комплекс электронного противодействия “ШТОРА” установленный на танках снижает вероятность поражения танка ПТУР и снарядов с лазерным наведением в 1,5-5 раз (Техника и Вооружение №9-97г). Для обнаружения целей наилучшая высота для вертолета 100-150 м, пуск ПТУР он может осуществлять от нескольких метров до 150 м, ведение огня НУР, как правило, с высоты около 400 метров. Ведение огня пушкой и НУР будет осуществляться по легкобронированным целям и живой силе с дальностей не превышающих 3000 м. БМП-2 имеет дальность эффективной стрельбы из пушки ОФЗ и ОТ снарядом по вертолетам в положении зависания до 3000 м и наклонную дальность по пикирующим самолетам до 2500 м. Вооружение, боеприпасы, прицел наводчика-оператора позволяют вести эффективный огонь по вертолетам и самолетам, действующим на малых высотах, прицел командира - по воздушным и наземным целям. В условиях подавления средств ПВО артиллерией, средствами РЭБ противника БМП способны вести дуэльный бой с воздушными целями. А при ведении сосредоточенного огня подразделением вероятность поражения практически достигает вероятности ЗСУ. Быстродействие экипажа 10-15 с позволяет своевременно открывать ответный огонь. Осколочно-фугасные снаряды (время самоликвидации 9-14 с) противодействуют воздушным целям на дальности от 4 до 4,5 км, где будет осуществлен их подрыв. Снизить эффективность боеприпасов с лазерной ГСН можно используя систему 902В и ТДА. Одним из важнейших способов сорвать действия авиации и вертолетов это вывести из строя “мозг” – средства управления и взаимодействия. Органы координации огневой поддержки организуются во всех звеньях управления от роты и до армейского корпуса армии США. Машины команд и координации огневой поддержки рот оборудованы лазерной аппаратурой позволяющей наземному наблюдателю указывать цели на расстоянии до 5 км и определять дальность до целей до 10 км, определять точный азимут и угол возвышения. Как правило это М998 “Хаммер”, БТР М577. Органы, средства управления БТР, как и системы их применяющие необходимо обнаруживать и уничтожать в первую очередь.
ЗАКЛЮЧЕНИЕ. Большая роль в наращивании боевых возможностей Сухопутных войск США отводится армейской авиации. Противотанковый вертолетный батальон – подразделение, обеспеченное в настоящий момент современной боевой техникой, вооружением и подготовленным личным составом. Способен вести эффективную борьбу с танками и другими бронированными целями, быстро переходить от одного вида боевых действий к другому, использовать в бою неожиданные приемы и способы. Состояние ВС России на современном этапе в условиях военно-политической активности НАТО требует решения не только возникших военно-строительных проблем, но и совершенствования вооружения, другого подхода к боевой подготовке. Успех на современном поле боя обуславливается хорошей выучкой и сплоченностью личного состава, способного вести решительные боевые действия в составе части (подразделения). После начала боевых действий времени для обучения практически не будет. В ходе боевой подготовки необходимо добиться знания тактики действий своих войск и противника, систем оружия, а так же их возможностей с целью обеспечить соответствие направленности боевой подготовки способам поражения противника. Вооруженные силы должны быть готовы противостоять любому конфликту от борьбы с терроризмом до выполнения боевых задач в высокоинтенсивных операциях. С началом боевых действий личный состав, подразделения, части, соединения будут воевать так же хорошо или плохо, как они были подготовлены в предшествующий период. Сложная обстановка современного боя обуславливает особую значимость разработки учебных программ для подготовки командиров и подразделений. Тот, кто управляет системами оружия и действиями подразделений должен быть компетентным в их боевом использовании. Боевая подготовка в составе подразделений, частей и соединений должна быть направлена на достижение максимальной эффективности.
Приложение №1 Вертолеты Армейской Авиации армии США
Приложение №1 Характеристика основных видов ПТУР
Характеристики зенитных комплексов
Список литературы
